Types of Bump Attachments

Here are the various options of bump attachments.

Type of Bump Attachment

Illustrations

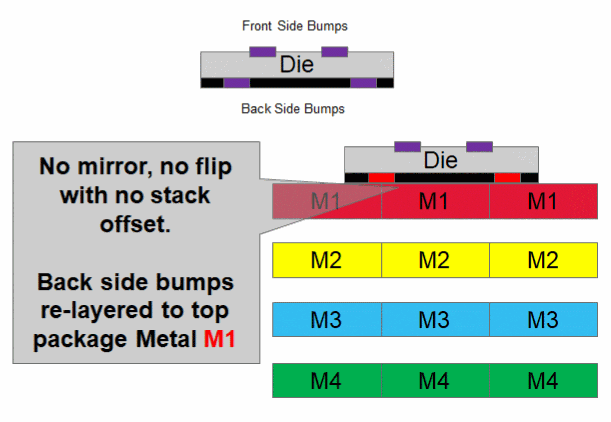

No mirror, No Flip, Stack Offset = 0

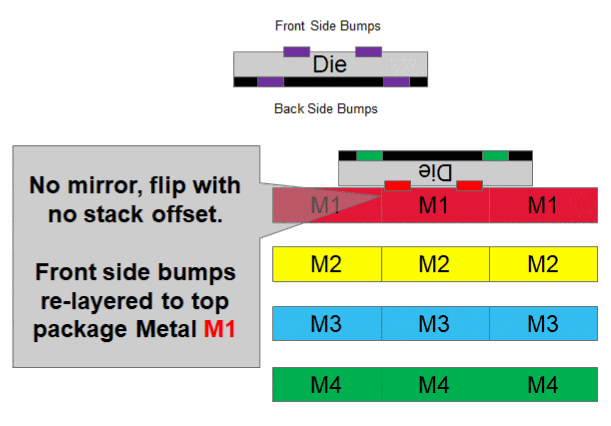

No mirror, Flip, Stack Offset = 0

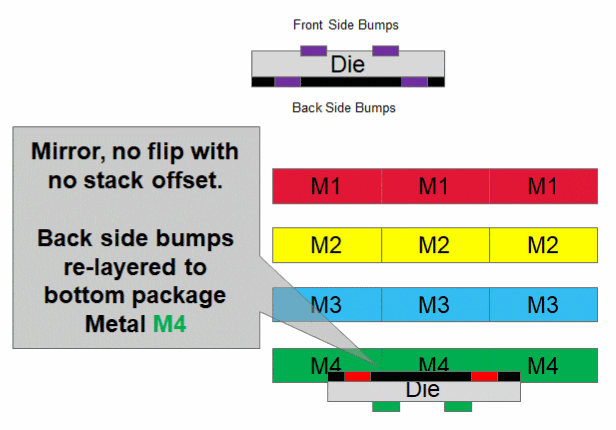

Mirror, No Flip, Stack Offset = 0

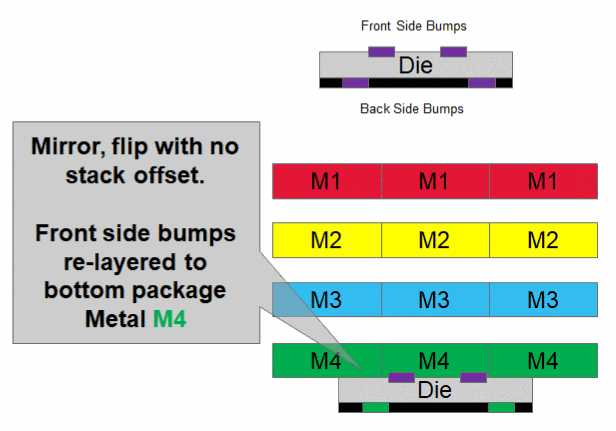

Mirror, Flip, Stack Offset = 0

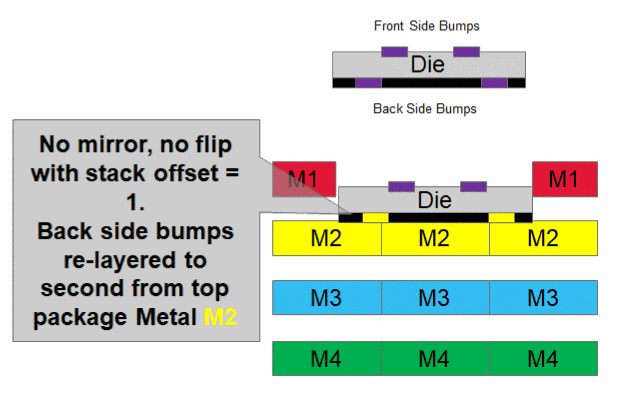

No mirror, No Flip, Stack Offset = 1

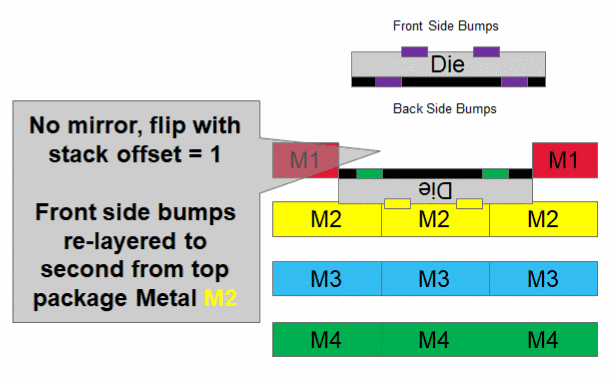

No mirror, Flip, Stack Offset = 1

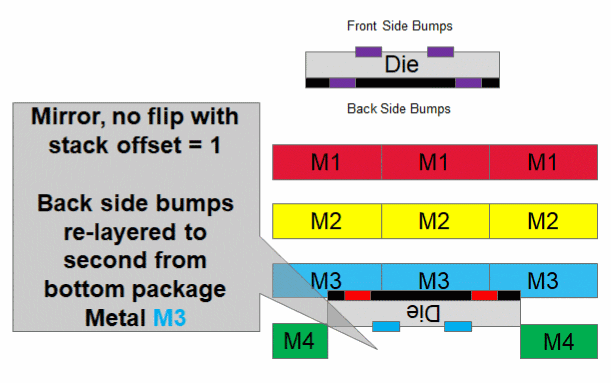

Mirror, No Flip, Stack Offset = 1

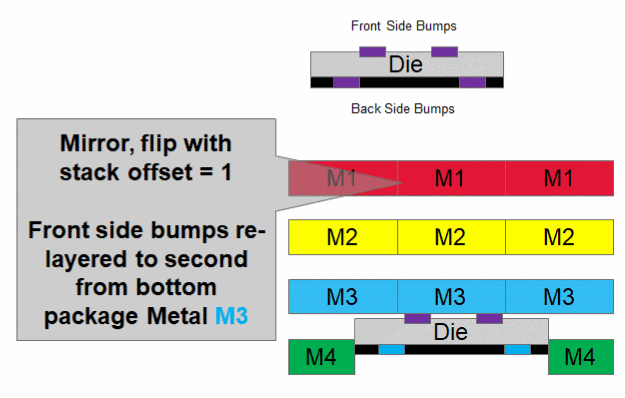

Mirror, Flip, Stack Offset = 1
